Оглавление
Глава 1: Основные понятия и история развития пластин из вольфрамового сплава
1.1 Определение и основные характеристики пластин из вольфрамового сплава
1.2 История создания и развития пластин из вольфрамового сплава
1.3 Классификация пластин из вольфрамового сплава (по составу, процессу и применению)
1.4 Сходства и различия между пластинами из вольфрамового сплава, вольфрамовыми стержнями, вольфрамовой проволокой и вольфрам-медными пластинами
1.5 Обзор отечественной и международной эволюции технологий производства пластин из вольфрамового сплава и патентов
Глава 2: Физические и механические свойства пластин из вольфрамового сплава
2.1 Плотность, удельный вес и точность контроля размеров
2.2 Прочность на растяжение, предел текучести и вязкость разрушения
2.3 Твёрдость и износостойкость
2.4 Теплопроводность, коэффициент теплового расширения и высокотемпературная стабильность
2.5 Электрические свойства, магнитный отклик и радиационная стойкость
2.6 Анализ коррозионной стойкости и химической стабильности
Глава 3: Технология приготовления и формования пластин из вольфрамового сплава
3.1 Выбор сырья и обработка вольфрамового порошка и связующего металла
3.2 Процесс приготовления порошковой металлургии (прессование, изостатическое прессование, спекание)
3.3 Процессы горячей и холодной прокатки
3.4 Технологии обработки поверхности (полировка, травление, гальванопокрытие, PVD)
3.5 Применение лазерной наплавки и аддитивного производства в листовых металлах
3.6 Армирование наночастицами и технологии изготовления функционально-градиентных листовых металлов
Глава 4: Контроль качества и оценка эксплуатационных характеристик пластин из вольфрамового сплава
4.1 Геометрические размеры и определение плоскостности поверхности
4.2 Характеристика микроструктуры и плотности (СЭМ, рентгеновская дифракция)
4.3 Стандарты испытаний механических свойств (ASTM, GB, ISO)
4.4 Анализ элементного состава и содержания примесей (ИСП, РФА, ONH)
4.5 Обнаружение дефектов поверхности (ультразвук, компьютерная томография, вихревые токи, магнитный порошок)
4.6 Оценка шероховатости поверхности и адгезии покрытия
Глава 5: Типичные области применения пластин из вольфрамового сплава
5.1 Защитные пластины и устройства терморегулирования в атомной промышленности
5.2 Защитные конструкции и противовесные пластины в аэрокосмической отрасли
5.3 Защитные пластины высокой плотности в медицинских радиотерапевтических устройствах
5.4 Пластины из вольфрамового сплава для стенок высокотемпературных печей и тепловых сред
5.5 Композитные пластины из штампованной стали и футеровка механических деталей
5.6 Рассеивание тепла и радиационно-стойкие конструкции в прецизионных приборах и электронных изделиях
Глава 6: Исследования, разработки и инновации в области специальных пластин из вольфрамового сплава
6.1 Получение и свойства наноструктурированных пластин из вольфрамового сплава
6.2 Стратегии проектирования микролегирования и многокомпонентных сплавов
6.3 Оптимизация микроструктуры и термообработка пластин из высокотемпературного вольфрамового сплава
6.4 Механизм связывания интерфейсов композитных пластин вольфрам-медь/вольфрам-никель
6.5 Разработка поверхностных покрытий для износостойких и коррозионно-стойких пластин
6.6 Разработка теплопроводящих, электропроводящих и антимагнитных функциональных пластин из вольфрамового сплава
Глава 7: Международные стандарты и системы качества для пластин из вольфрамового сплава
7.1 Китайские стандарты пластин из вольфрамового сплава (GB/T, YS/T)
7.2 Интерпретация американских стандартов (ASTM, MIL)
7.3 Сборник европейских и ISO стандартов пластин из вольфрамового сплава
7.4 Требования RoHS, REACH и MSDS к соблюдению экологических норм
7.5 Системы менеджмента качества в авиационной, ядерной и медицинской областях (AS9100, ISO 13485 и др.)
Глава 8: Упаковка, хранение и транспортировка пластин из вольфрамового сплава
8.1 Упаковочные материалы и формы (вакуумная упаковка, осушитель, упаковка на поддонах)
8.2 Требования к среде хранения и меры защиты от окисления и влаги
8.3 Меры предосторожности и правила для внутренних и международных перевозок
Глава 9: Структура отрасли и тенденции рынка пластин из вольфрамового сплава
9.1 Глобальный статус ресурсов вольфрама и цепочка обработки пластин
9.2 Анализ ёмкости рынка пластин из вольфрамового сплава и будущего роста
9.3 Пластины из вольфрамового сплава CTIA GROUP LTD
9.4 Анализ связи между стоимостью сырья, ценами на энергоносители и ценами на пластины
9.5 Технологические барьеры и стратегия развития отраслевой цепочки
Глава 10: Границы исследований и направления развития пластин из вольфрамового сплава
10.1 Механизм уплотнения пластин из вольфрамового сплава сверхвысокой плотности
10.2 Аддитивное производство и интеллектуальные фабрики по производству пластин из вольфрамового сплава
10.3 Интеграция и расширение применения многофункциональных композитных пластин
10.4 Исследования улучшения характеристик в экстремальных условиях (облучение, высокая температура, коррозия)
10.5 Высокопроизводительные альтернативные материалы и будущие устойчивые стратегии для вольфрамовых пластин
Приложение
Приложение 1: Общие физические и механические параметры пластин из вольфрамового сплава
Приложение 2: Сравнительная таблица марок и химического состава вольфрамовых сплавов
Приложение 3: Стандартные документы и основные справочные материалы для пластин из вольфрамового сплава
Приложение 4: Глоссарий терминов по вольфрамовым сплавам и английские сокращения
Глава 1. Основные понятия и история развития пластин из вольфрамового сплава

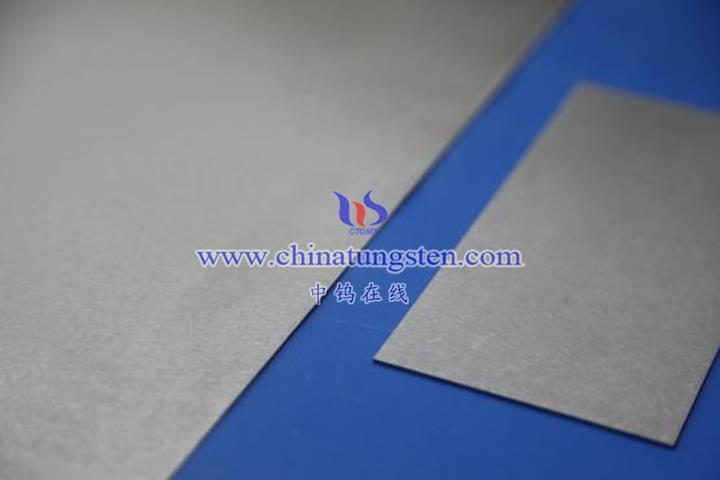

1.1 Определение и основные характеристики пластины из вольфрамового сплава
Вольфрамовый сплав – это листовой сплав, изготовленный преимущественно из вольфрама (W) с добавлением соответствующего количества никеля (Ni), железа (Fe), меди (Cu), кобальта (Co) или других элементов, добавляемых методами порошковой металлургии, горячей и холодной прокатки или аддитивного производства. Благодаря высокой температуре плавления (3422 °C), превосходной плотности (19,25 г/см³), хорошей теплопроводности и радиационной стойкости, вольфрамовый сплав широко используется в различных ключевых областях, включая аэрокосмическую промышленность, атомную энергетику, производство защитной брони, медицинского оборудования, высокотемпературных конструкций и электронных систем терморегулирования.
- Определение пластины из вольфрамового сплава
С точки зрения материаловедения, пластины из вольфрамового сплава состоят в основном из высокой доли вольфрамового порошка с добавлением небольшого количества связующего металла (обычно системы Ni-Fe, Ni-Cu или Ni-Co), образуя плотную многофазную систему сплава. Обычно они представляют собой плоскую металлическую пластину прямоугольной или специальной формы толщиной от 0,1 мм до 50 мм, с регулируемой длиной и шириной. По сравнению с традиционными вольфрамовыми прутками или проволокой, пластины из вольфрамового сплава имеют большую площадь поверхности, легче режутся и могут использоваться для многофункциональных целей, таких как укрытие, экранирование и изготовление конструкционных деталей.
- Основной состав и классификация пластин из вольфрамовых сплавов
В зависимости от состава сплава, способа формования и применения пластины из вольфрамового сплава можно разделить на следующие категории:
- Классификация по системе сплавов :
- Пластина из сплава W-Ni-Fe (обычный тип, высокая прочность, высокая плотность, хорошие механические свойства)
- Пластина из сплава W-Ni-Cu (немагнитного типа, используется в электронике и медицине)
- Пластина из сплава W-Cu (высокая теплопроводность, подходит для электронного рассеивания тепла и применения в электродах)
- Пластина из сплава W-Co (повышенная износостойкость и коррозионная стойкость)
- Пластина из нано-вольфрамового сплава (с использованием технологии упрочнения наночастицами для повышения прочности и микростабильности)
- Классификация по процессу производства :
- Лист порошковой металлургии (формование/изостатическое прессование + спекание + горячая обработка)
- Прокатанный лист из вольфрамового сплава (горячекатаный/холоднокатаный с последующей обработкой)
- Аддитивное производство листов из вольфрамового сплава (новые технологии, такие как лазерная плавка и 3D-печать)
- Композитные пластины из вольфрамового сплава (такие как сэндвич-структуры W-Cu, композитные пластины из вольфрама и титана и т. д.)
- Классификация по функции :
- Конструкционная пластина из вольфрамового сплава : конструктивные элементы, несущие статические и ударные нагрузки
- Функциональная пластина из вольфрамового сплава : обладает определенными физическими функциями, такими как теплопроводность, антимагнитные свойства и защита от излучения.
- Защитная пластина из вольфрамового сплава : используется для защиты от радиации, в медицинском радиотерапевтическом оборудовании и т. д.
- Основные эксплуатационные характеристики пластин из вольфрамового сплава
- Высокая плотность : плотность типичной пластины из вольфрамового сплава составляет от 17,0 до 18,5 г/см³, что в 2,2 раза превышает плотность стали того же объёма. Этот материал эффективно используется для инерционных нагрузок, динамического баланса и радиационной защиты.
- Отличные механические свойства : обладает высокой прочностью на разрыв (обычно до 700-1000 МПа), хорошей ударной вязкостью и технологичностью, пригоден для изготовления деталей сложной формы.
- Высокая температурная стабильность : сплавы на основе вольфрама могут сохранять стабильную структуру и эксплуатационные характеристики при температурах свыше 1000 °C и подходят для вакуумных высокотемпературных печей и систем термополей.
- Хорошая тепло- и электропроводность : особенно в системе сплавов W-Cu теплопроводность может достигать 170-220 Вт/м·К и широко используется в теплорассеивающих структурах и электронных подложках.
- Отличная радиационная стойкость : высокое атомное число и высокая плотность вольфрама обеспечивают ему превосходные экранирующие свойства от рентгеновского и гамма-излучения, значительно превосходящие традиционные свинцовые пластины.
- Хорошая химическая стабильность и коррозионная стойкость : стабилен в нейтральных и слабокислых средах и превосходит другие тяжелые металлы при высоких температурах или сильных окислителях.
- Обзор формы и характеристик пластин из вольфрамового сплава
Пластины из вольфрамового сплава обычно изготавливаются по индивидуальному заказу в соответствии с требованиями заказчика. Типичные характеристики:
- Диапазон толщины: 0,1 мм ~ 50 мм
- Диапазон ширины: от 10 мм до 600 мм
- Диапазон длин: от 10 мм до 2000 мм
- Состояние поверхности: токарная обработка, шлифовка, полировка, химическое покрытие, покрытие PVD и т. д.
Для некоторых высокоточных применений (например, ускорителей частиц и ядерного магнитного оборудования) также требуется шероховатость поверхности Ra < 0,2 мкм и допуск по толщине в пределах ± 0,01 мм.
- Сравнительные преимущества пластин из вольфрамового сплава и традиционных металлических пластин
| Параметры производительности | Пластина из вольфрамового сплава | стереотип | Стальная пластина | Медная пластина |
| Плотность (г/см³) | 17,0～18,5 | 11.3 | 7.8 | 8.9 |
| Температура плавления (°С) | 2700+ | 327 | 1500 | 1083 |
| Возможность экранирования | Очень сильный (гамма/нейтрон) | Общий (X/γ) | слабый | в целом |
| Теплопроводность | хороший | Разница | в целом | Отличный |
| Высокая температурная стабильность | Отличный | Разница | в целом | Разница |
| Защита окружающей среды | Высокий (нетоксичный) | Низкий (токсичный) | высокий | высокий |
Пластины из вольфрамового сплава постепенно становятся альтернативой свинцу и стали в специальных функциональных областях благодаря своей прочности, плотности, термическим свойствам и характеристикам защиты окружающей среды.
Подводя итог, можно сказать, что пластины из вольфрамового сплава, являясь передовым материалом с высокой плотностью, прочностью, термостойкостью и превосходными экранирующими свойствами, представляют собой ценный материал для современного высокотехнологичного производства и прецизионных применений. Благодаря постоянному совершенствованию технологий изготовления и снижению производственных затрат, сфера их применения постепенно расширяется от военной и атомной энергетики до более широких отраслей промышленности, таких как электроника, медицина, аэрокосмическая промышленность и т.д.
1.2 Краткая история создания и развития пластин из вольфрамового сплава
Разработка пластин из вольфрамовых сплавов, являющихся важным высокопроизводительным металлическим материалом, тесно связана с развитием технологий порошковой металлургии, стратегическим освоением ресурсов вольфрама и постоянным стремлением к повышению эксплуатационных характеристик материалов в экстремальных условиях в высокотехнологичных отраслях промышленности. История развития пластин из вольфрамовых сплавов, от ранних экспериментальных применений до современного повсеместного применения в таких ключевых областях, как атомная промышленность, аэрокосмическая промышленность и медицинская защита, – это не только микрокосм эволюции технологий металлических материалов, но и отражение скачка мировой обрабатывающей промышленности от традиционных металлов к функциональным материалам со сверхвысокими эксплуатационными характеристиками.
- Открытие и ранние исследования вольфрамовых материалов
Вольфрам (W) был впервые обнаружен человеком в середине XVIII века. В 1781 году шведский химик Карл Вильгельм Шееле впервые выделил оксид вольфрама из вольфрамата натрия, а несколько лет спустя братья Эльхуяр (Хуан Хосе и Фаусто Эльхуяр) успешно выделили металлический вольфрам. Вольфрам известен своей чрезвычайно высокой температурой плавления (3422 °C) и плотностью (19,25 г/см³), что быстро нашло применение в производстве нитей накаливания, электрических контактов и жаропрочных сплавов.
Однако из-за присущей вольфраму хрупкости и сложности обработки традиционные металлургические методы затрудняли его формование в тонкие листы или пластины. Поэтому первые попытки создания «пластин из вольфрамового сплава» оставались в основном на стадии лабораторных исследований, а его реальное применение в технике постепенно нашло лишь в середине XX века.
- Развитие технологии порошковой металлургии и внедрение формовки листового металла
В начале XX века, в связи с бурным развитием технологий порошковой металлургии, учёные начали попытки перерабатывать тугоплавкие металлы (такие как вольфрам и молибден) в конструкционные детали методом прессования и спекания. Эта технология интенсивно изучалась до и после Второй мировой войны, особенно в военно-промышленном комплексе США, Германии, Советского Союза и других стран, и в конечном итоге способствовала реальному производству таких изделий, как пластины из вольфрамовых сплавов.
В 1950–1970-х годах, с развитием атомной энергетики и аэрокосмических технологий, резко возрос спрос на высокоплотные, высокопрочные и радиационно-стойкие материалы. В результате систематически разрабатывались высокоплотные вольфрамовые сплавы, такие как W-Ni-Fe и W-Ni-Cu . В этот период пластины из вольфрамовых сплавов изготавливались преимущественно методом прессования, спекания и горячей прокатки, и первоначально было освоено промышленное производство тонколистовых деталей, которые в основном использовались для:
- Защитные пластины и поглотители нейтронов для атомных реакторов;
- Системы противовесов самолетов и ракет;
- Компоненты защиты от рентгеновского и гамма-излучения в медицине.
- Зрелость технологий, обусловленная приложениями (1980-е–2000-е годы)
В 1980-х годах, в связи с популяризацией медицинского радиотерапевтического оборудования, бурным развитием электронной промышленности и срочными требованиями экологических норм к «заменителям свинца», спрос на пластины из вольфрамовых сплавов резко возрос. В этот период развитие технологии пластин из вольфрамовых сплавов выявило следующие важные тенденции:
- Технология прецизионной прокатки и холодной обработки значительно повышает точность контроля толщины и качество поверхности листа;
- Разработаны немагнитные сплавы W-Ni-Cu для решения проблемы магнитной интерференции в медицинской магнитно-резонансной томографии и некотором аэрокосмическом оборудовании;
- композитные структурные пластины (например, сэндвич-структуры W-Cu), позволяющие добиться многофункциональной интеграции;
- Система управления качеством становится все более стандартизированной, внедрено множество национальных и отраслевых стандартов, таких как ASTM B777, GB/T 3879 и т. д.
В настоящее время пластины из вольфрамовых сплавов постепенно эволюционировали от ранних конструкционных материалов до материалов, обладающих как структурой, так и функциональностью. Они широко используются во многих высокотехнологичных областях, таких как прецизионные приборы, системы терморегулирования, радиационная защита и стеновые панели высокотемпературных печей.
